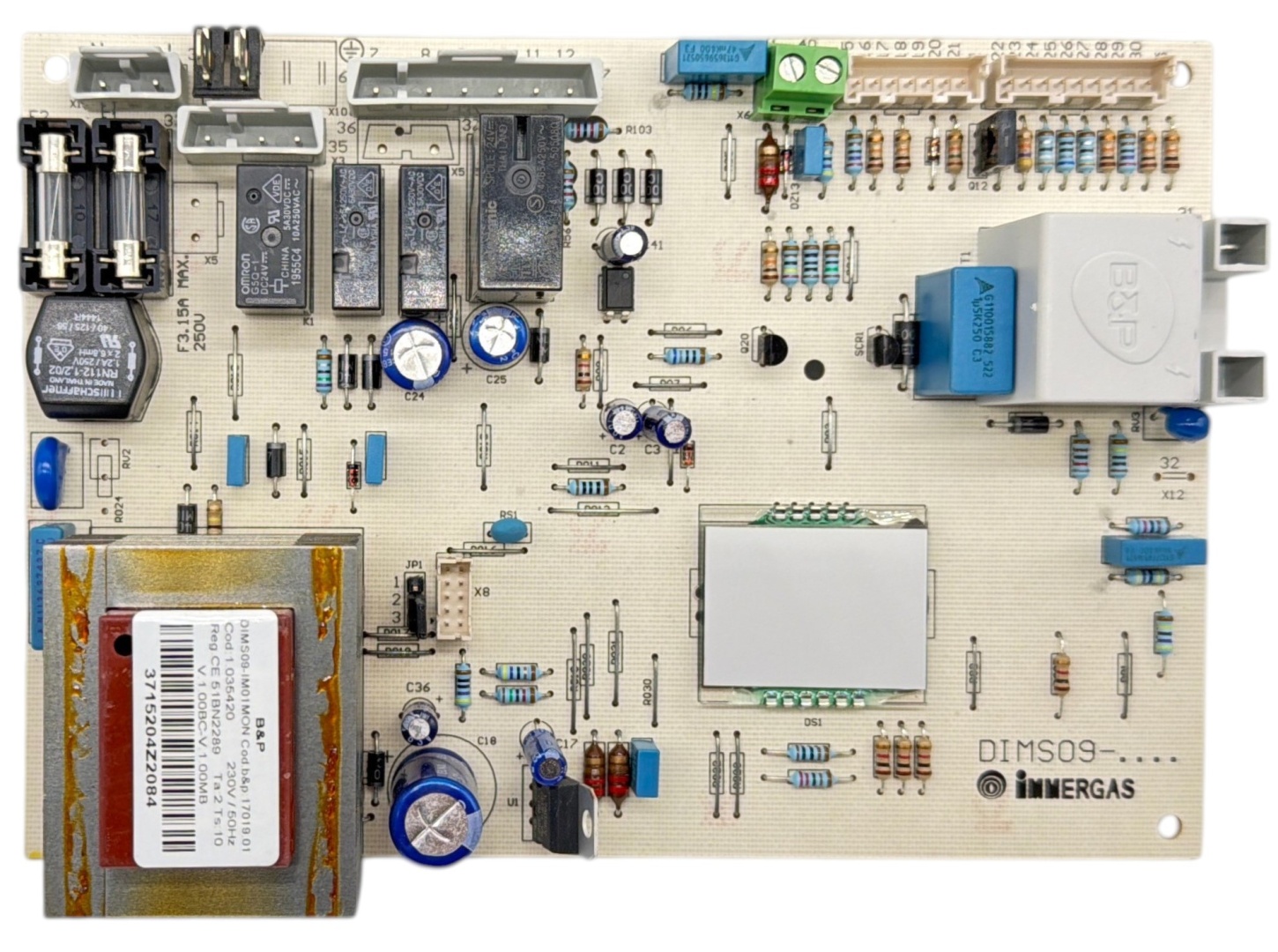

Электронная плата управления Immergas для котлов Eolo / Nike Mythos 24 1.035420, 1.039231

Электронная плата управления Immergas 1.035420 / 1.039231 — плата розжига и модуляции для настенных газовых котлов Immergas Eolo Mythos 24 2E и Nike Mythos 24 2E. Электронный модуль управляет основными рабочими процессами котла: розжигом, газовым клапаном, модуляцией мощности горелки, циркуляционным насосом, вентилятором в турбированной модели, датчиками и системами безопасности.

Плата встречается под маркировкой DIMS09-IM01MON. Артикулы 1.035420 и 1.039231 относятся к взаимозаменяемым версиям электронного модуля. Также встречается предыдущий код 1.033649.

Основные характеристики

• Тип детали: электронная плата управления / плата розжига и модуляции
• Бренд котла: Immergas
• Модель платы: DIMS09-IM01MON
• Артикул: 1.035420
• Взаимозаменяемый артикул: 1.039231
• Дополнительный код: 1.033649
• Совместимые серии: Eolo Mythos, Nike Mythos
• Мощность котла: 24 кВт
• Поколение: 2E
• Назначение: управление розжигом, модуляцией и рабочими функциями котла

Совместимость с котлами

Электронная плата Immergas 1.035420 / 1.039231 применяется в следующих моделях:

• Immergas Eolo Mythos 24 2E
• Immergas Nike Mythos 24 2E

Функции электронной платы

• управление запуском и розжигом котла;
• контроль наличия пламени;
• управление газовым клапаном;
• модуляция мощности газовой горелки;
• управление циркуляционным насосом;
• управление вентилятором в котлах Eolo Mythos;
• обработка сигналов температурных датчиков;
• управление режимами отопления и горячего водоснабжения;
• контроль защитных устройств котла;
• диагностика неисправностей оборудования.

Когда требуется замена платы

• котел не включается при наличии исправного электропитания;
• отсутствует розжиг или горелка запускается нестабильно;
• котел самопроизвольно отключается или перезапускается;
• не подается управляющий сигнал на газовый клапан;
• не включается насос или вентилятор при исправности самого узла;
• появляются повторяющиеся ошибки при исправных датчиках;
• на плате имеются следы прогара, перегрева или окисления;
• электроника повреждена после скачка напряжения или попадания влаги;
• диагностика подтвердила неисправность электронного модуля.

Техническое описание

Плата управления является центральным электронным элементом котла Immergas Mythos. Она получает информацию от датчиков и защитных устройств, обрабатывает поступающие сигналы и управляет исполнительными механизмами оборудования.

Во время запуска плата контролирует последовательность розжига, подает управляющий сигнал на газовый клапан и контролирует наличие пламени. После запуска электронный модуль регулирует мощность горелки в зависимости от текущей температуры и запроса на отопление или горячее водоснабжение.

В модели Eolo Mythos электронная плата также участвует в управлении вентилятором системы дымоудаления. В Nike Mythos, оснащенном атмосферной камерой сгорания, алгоритм работы соответствующих элементов отличается.

Важно перед покупкой

Перед заказом обязательно сверяйте артикулы 1.035420 / 1.039231, полное наименование котла, поколение 2E, внешний вид платы, расположение разъемов и маркировку установленного электронного модуля.

Обратите внимание: для других поколений Eolo Mythos и Nike Mythos могут применяться другие электронные платы. Даже при сходном внешнем виде электронные модули разных версий котлов не следует считать взаимозаменяемыми без проверки заводского артикула.

Преимущества

• предназначена для Immergas Eolo Mythos 24 2E;
• подходит для Immergas Nike Mythos 24 2E;
• артикулы 1.035420 и 1.039231;
• дополнительный взаимозаменяемый код 1.033649;
• плата типа DIMS09-IM01MON;
• управляет розжигом и модуляцией мощности горелки;
• контролирует основные рабочие и защитные функции котла;
• подходит для профессионального ремонта и сервисного обслуживания котлов Immergas.
