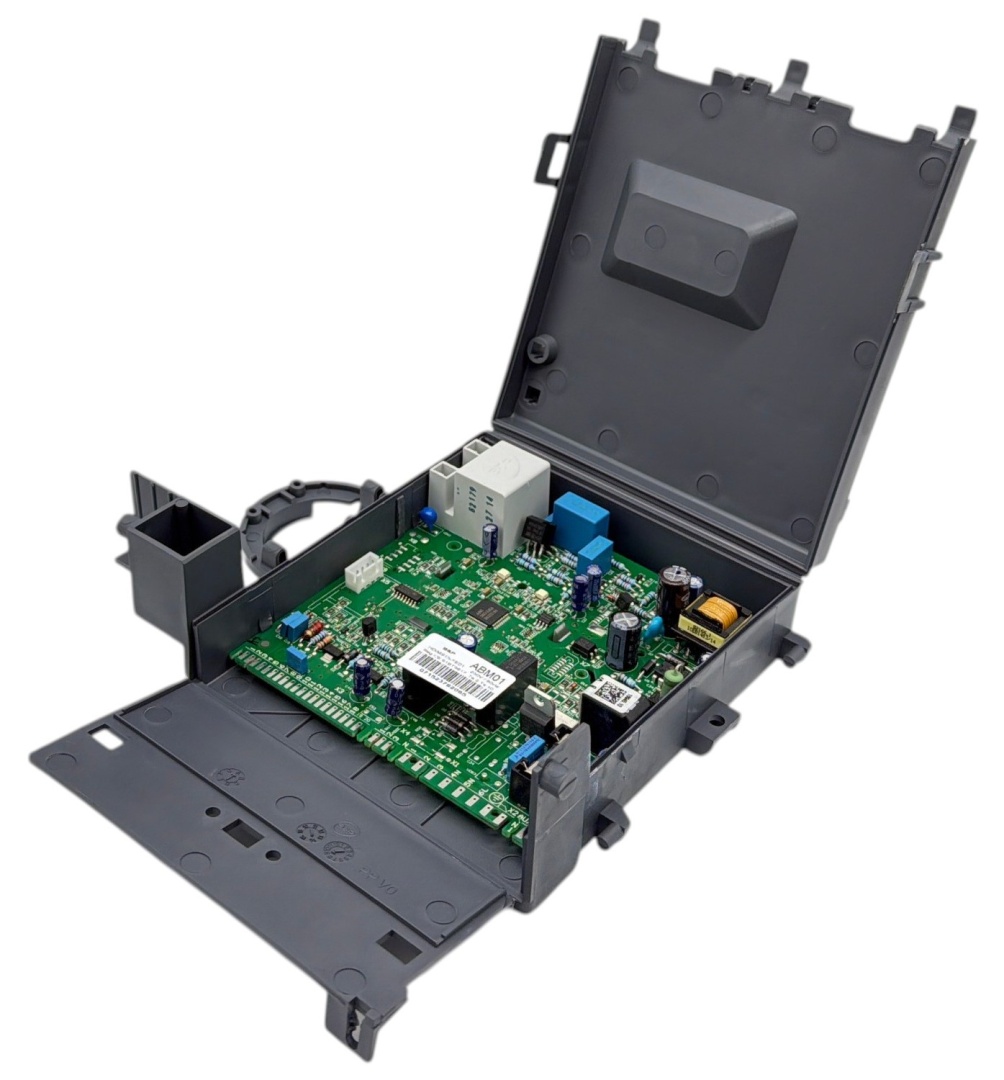

Плата управления Ferroli ABM01 в корпусе для котлов Domiproject, Divatech, Domitech 38325442, 39841332

Плата управления Ferroli ABM01 в корпусе 38325442 / 39841332 — электронный модуль управления для настенных газовых котлов Ferroli серий DOMIproject D, DIVAtech D и DOMItech D. Плата контролирует основные рабочие процессы котла: розжиг, работу газового клапана, циркуляционного насоса, вентилятора в турбированных моделях, температурных датчиков и систем безопасности.

Электронный модуль относится к семейству ABM01 / HDIMS13-FE01 и применяется для замены штатной платы при совпадении артикула, исполнения и модели котла. Данная товарная позиция поставляется в корпусе.

Основные характеристики

• Тип детали: электронная плата управления в корпусе
• Бренд котла: Ferroli
• Тип платы: ABM01
• Маркировка платы: HDIMS13-FE01
• Артикул: 39841332
• Дополнительный код: 38325442
• Совместимые серии: DOMIproject D, DIVAtech D, DOMItech D
• Исполнение: в корпусе
• Назначение: управление рабочими и защитными функциями газового котла

Совместимость с котлами

Ferroli DOMIproject D:

• DOMIproject C 24 D
• DOMIproject F 24 D
• DOMIproject C 32 D
• DOMIproject F 32 D

Ferroli DIVAtech D:

• DIVAtech C 24 D
• DIVAtech F 24 D
• DIVAtech C 32 D
• DIVAtech F 32 D

Ferroli DOMItech D:

• DOMItech C 24 D
• DOMItech F 24 D
• DOMItech C 32 D
• DOMItech F 32 D

Плата также встречается в котлах Ferroli FerEasy D и других моделях на платформе ABM01 при совпадении заводского артикула и конфигурации электронного блока.

Функции платы управления

• управление запуском и розжигом котла;
• контроль наличия и стабильности пламени;
• управление газовым клапаном;
• управление циркуляционным насосом;
• управление вентилятором в моделях с закрытой камерой сгорания;
• обработка сигналов температурных датчиков;
• управление режимами отопления и горячего водоснабжения;
• модуляция мощности горелки;
• контроль систем безопасности котла;
• диагностика неисправностей и формирование кодов ошибок.

Когда требуется замена платы

• котел не включается при наличии исправного электропитания;
• отсутствует розжиг или горелка запускается нестабильно;
• котел самопроизвольно отключается или перезапускается;
• не включается насос, вентилятор или газовый клапан при исправности самого узла;
• появляются повторяющиеся ошибки при исправных датчиках;
• на электронной плате имеются следы прогара или перегрева;
• плата повреждена после скачка напряжения;
• на электронный модуль попала влага;
• диагностика сервисным специалистом подтвердила неисправность платы управления.

Техническое описание

Электронная плата ABM01 является центральным управляющим модулем газового котла Ferroli. Она получает информацию от температурных датчиков и защитных элементов, анализирует текущие параметры работы и передает команды исполнительным устройствам.

При запуске котла электронный блок управляет последовательностью розжига, контролирует газовый клапан и наличие пламени. Во время работы плата регулирует мощность горелки, контролирует циркуляцию теплоносителя и поддерживает заданные температуры отопления и горячей воды.

В турбированных моделях плата дополнительно управляет вентилятором системы дымоудаления и взаимодействует с элементами контроля тяги.

Важно перед покупкой

Перед заказом обязательно сверяйте артикулы 38325442 / 39841332, маркировку ABM01 / HDIMS13-FE01, полное название котла, мощность, тип камеры сгорания, расположение разъемов и внешний вид установленного электронного блока.

Обратите внимание: платы семейства ABM01 встречаются в нескольких версиях и комплектациях. Внешне похожие электронные модули могут отличаться ревизией, программными параметрами, наличием корпуса и отдельных реле. Перед установкой рекомендуется сравнить новую плату со старой по маркировке и разъемам.

Преимущества

• подходит для популярных серий Ferroli DOMIproject, DIVAtech и DOMItech;
• плата семейства ABM01;
• маркировка HDIMS13-FE01;
• артикулы 38325442 / 39841332;
• исполнение в корпусе;
• управляет основными рабочими и защитными функциями котла;
• позволяет восстановить работу котла при неисправности штатной электроники;
• подходит для профессионального ремонта и сервисного обслуживания газовых котлов Ferroli.
